실습 1. 판에 구멍 4개 — 5분 첫 모델

입력 파일	걸리는 시간	결과물	배우는 것
없음	5분	plate.FCStd — Body 1개(Pad + Pocket), Params 5개	말로 만들기, 확인하기, 치수 바꾸기, 저장

원본과 완성

원본 파일은 없습니다. 치수만 말해서 만듭니다.

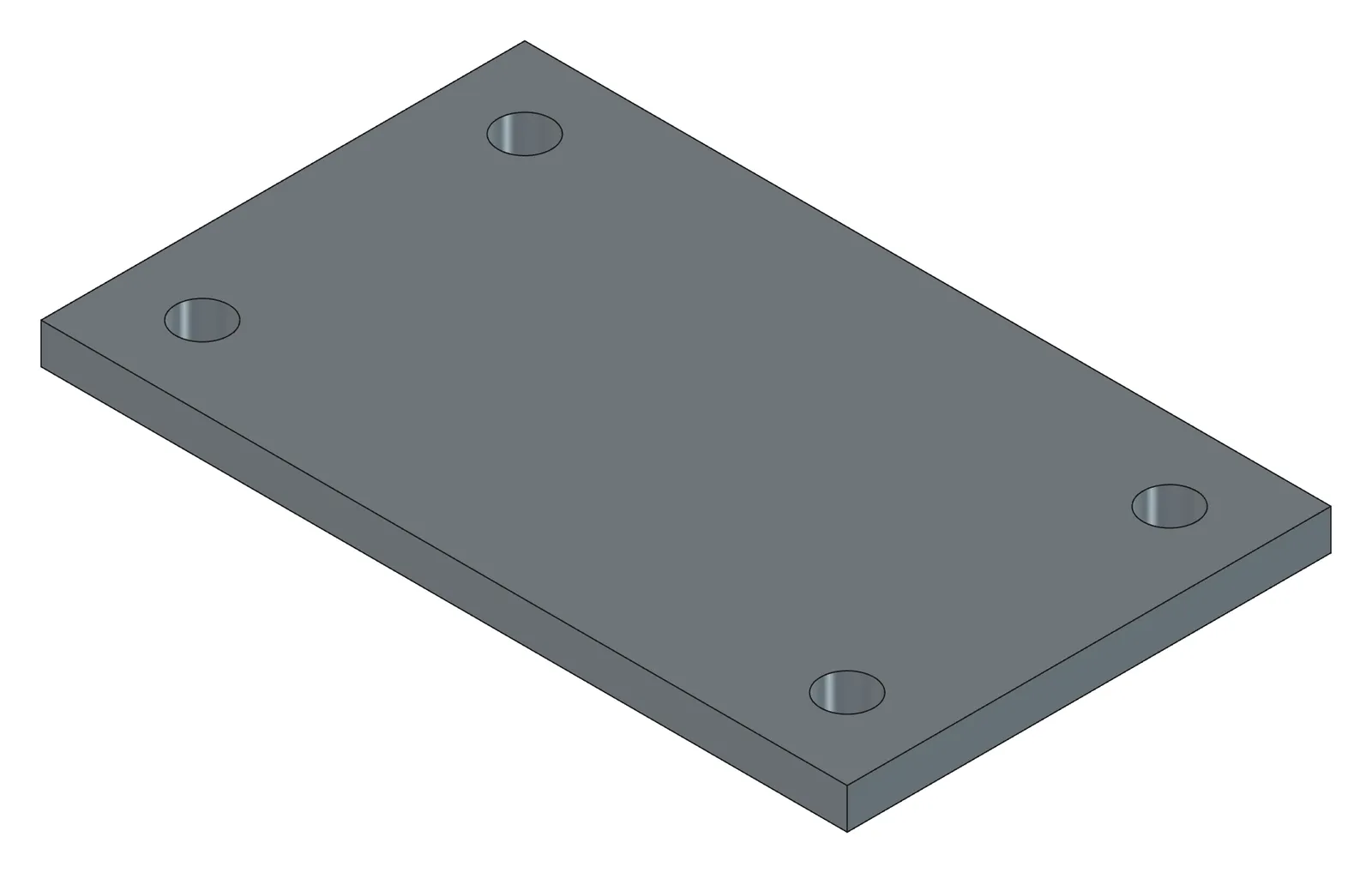

완성 Body 1개 — Pad + Pocket, 스케치 2개 자유도 0, 부피 29,316 mm³

구분	파일	설명	크기
완성	완성-plate.FCStd	FreeCAD 파일	15 KB
완성	완성-plate.step	STEP	13 KB
완성	완성-plate.stl	STL	52 KB

완성 파일은 실제로 만든 것입니다

이 페이지의 절차를 FreeCAD 1.1.3 에서 그대로 돌려 만든 파일이고, 그림은 그 파일을 FreeCAD 1.1.3 GUI 에서 열어 찍은 실제 화면(등각, 흰 배경)입니다. 내려받아 열면 트리·스케치·Params 를 그대로 볼 수 있습니다.

준비

1. FreeCAD 1.1.3 을 켭니다. 리포트 뷰에 [CAD X-ray] 서버 시작 http://127.0.0.1:9877 (툴 36개) 가 있는지 봅니다.
2. 파일 → 새로 만들기. 문서가 하나만 열려 있게 합니다.
3. 터미널에서 작업 폴더로 가서 AI 툴을 엽니다(claude, codex, gemini).

단계

1. 연결 확인

이렇게 말한다

FreeCAD 에 연결되는지 확인하고, 열린 문서 이름 알려줘.

AI 가 하는 일 — FreeCAD 버전과 열린 문서를 읽습니다.

AI 는 이렇게 답합니다

FreeCAD 1.1.3 에 연결됐습니다. 열린 문서: Unnamed (객체 0개).

2. 판 만들기

이렇게 말한다

100×60 두께 5 판을 XY 평면에 그려서 위로 올려줘. 원점은 판의 왼쪽 아래 모서리. 치수는 스프레드시트 Params 에 width, height, thickness 로 넣어줘. 끝나면 iso 스크린샷 보여줘.

AI 가 하는 일 — Body 를 만들고, XY 평면에 사각형 스케치를 그려 제약을 전부 걸고(자유도 0), Pad 로 5 mm 올립니다. 세 치수는 Params 스프레드시트에 별칭으로 들어가고 스케치와 Pad 가 그 셀을 참조합니다. 재계산해 오류가 없는지 확인하고 스크린샷을 보여 줍니다.

확인하기 — 트리에 Body › Params, Sketch, Pad 가 생깁니다. 스케치를 더블클릭하면 아래 상태줄에 «완전 구속» 이 보입니다. 나가려면 닫기.

스크린샷이 안 뜨면

Codex·Gemini 는 이미지를 글로만 요약할 수 있습니다. FreeCAD 화면에서 보기 → 표준 뷰 → 등각투영(키 0)으로 직접 봅니다.

3. 구멍 뚫기

이렇게 말한다

네 모서리에서 각각 10 안쪽에 Ø6.6 관통 구멍 4개를 뚫어줘. 지름은 Params.hole_d, 모서리 거리는 Params.margin 으로.

AI 가 하는 일 — 판 윗면 높이에 원 4개짜리 스케치를 만들고(중심은 (10,10), (90,10), (10,50), (90,50)), 지름 제약에 Params.hole_d 수식을 걸고, Pocket 으로 관통시킵니다. 다시 재계산·확인합니다.

확인하기 — 트리에 Sketch001, Pocket 이 추가됩니다. Params 를 더블클릭하면 다섯 줄(width 100, height 60, thickness 5, hole_d 6.6, margin 10)이 보입니다.

4. 수치로 확인

이렇게 말한다

부피랑 스케치 자유도 알려줘. 구멍이 몇 개 있고 관통인지도.

AI 는 이렇게 답합니다

부피 29,316 mm³ (판 30,000 − 구멍 4개 684). 스케치 2개 모두 자유도 0. 구멍 Ø6.6 × 4, 전부 관통, 사각 패턴 80×40.

30,000 에서 구멍 부피(π × 3.3² × 5 × 4 ≈ 684)를 뺀 값이면 맞습니다.

5. 치수 바꾸기 — 파라메트릭이라는 뜻

AI 없이 직접 해 봅니다. 트리에서 Params 를 더블클릭하고 thickness 를 5 에서 8 로 고친 뒤 재계산(F5 또는 편집 → 새로 고침). 판이 두꺼워지고 구멍은 여전히 관통입니다. 다시 5 로 돌려 놓습니다.

AI 에게 시켜도 됩니다.

이렇게 말한다

Params 의 margin 을 12 로 바꾸고 재계산해서 새로 깨진 게 없는지 확인해줘.

6. 저장

이렇게 말한다

D:\cad-work\plate.FCStd 로 저장해.

확인하기 — 창 제목이 plate 로 바뀌고 파일이 그 경로에 생깁니다. AI 는 이 말을 하기 전엔 저장하지 않습니다.

결과 확인

항목	기준
트리	Body › Params, Sketch, Pad, Sketch001, Pocket
스케치 자유도	둘 다 0
부피	약 29,316 mm³ (두께 5, margin 10 일 때)
Params	width, height, thickness, hole_d, margin
재계산	오류 객체 0

잘 안 될 때

• “연결할 수 없습니다” — FreeCAD 가 꺼져 있거나 서버가 안 뜬 것. 문제 해결.
• AI 가 어느 문서인지 묻는다 — 다른 문서를 닫거나 이름을 답합니다.
• 구멍이 판 밖에 생겼다 — 원점을 말하지 않아 판 중심이 원점이 된 경우. “판의 왼쪽 아래 모서리가 원점” 을 넣고 다시 시킵니다.
• 스케치가 «완전 구속» 이 아니다 — “Sketch 자유도가 남았어. 무엇이 빠졌는지 보고 후보 보여줘” 라고 합니다. 실습 6 과 같은 흐름입니다.
• 판이 아래로 내려갔다 — “Pad 방향을 반대로” 라고 합니다.

더 해보기

1. 네 세로 모서리에 R5 필렛, 구멍 입구에 C0.5 챔퍼를 추가해 봅니다.
2. 구멍을 Ø6.6 대신 “M6 볼트 여유 구멍” 이라고만 말해 보고 AI 가 어떤 지름을 고르는지 봅니다.
3. 이 판을 실습 7 에서 3면도로 뽑아 봅니다.

뒤에서 도는 기능

단계	툴
연결	ping, list_documents
판·구멍	build_features (pad, pocket, params)
확인	tracked_recompute, get_screenshot, analyze_shape, find_holes, get_sketch_diagnostics
저장	save_document
