실습 6. 빨간 스케치 고치기

항목	내용
입력 파일	없음 (AI 가 연습용 스케치 4개를 만듭니다)
걸리는 시간	5분 (진단·후보·적용은 각각 1초 미만)
결과물	자유도 0·충돌 0·열린 끝점 0 인 스케치 4개와 정상 재계산된 Pad
배우는 것	빨간 스케치의 세 가지 원인(과구속·미구속·열린 끝점), 수정 후보를 번호로 고르는 대화, 재계산 추적으로 «고쳐진 것 / 새로 깨진 것» 확인

FreeCAD 에서 스케치가 빨갛게 되면 제약 패널을 하나씩 눌러 보며 원인을 찾아야 합니다. 이 실습에서는 그 일을 AI 에게 맡깁니다. AI 는 스케치를 직접 읽어 «어느 제약 번호가 충돌하는지», «자유도가 몇 남았는지», «어느 끝점이 벌어졌는지»를 말해 주고, 고칠 방법을 번호 목록으로 내놓습니다. 여러분은 번호만 고릅니다. AI 는 고른 것만 적용하고, 결과가 더 나빠지면 스스로 되돌립니다.

원본과 완성

AI 에게 만들어 달라고 해도 되고, 아래 연습 파일을 열어 시작해도 됩니다.

연습 파일 연습-스케치(고치기전).FCStd 의 Sketch 를 편집 모드로 연 화면. 빨간 점 = 열린 끝점, 파란 점 = 미구속 원 중심. 스케치 1개(자유도 19, 열린 끝점 4)

구분	파일	설명	크기
연습	연습-스케치(고치기전).FCStd	고치기 전 스케치 — 자유도 19, 열린 끝점 4	4 KB

완성 파일은 실제로 만든 것입니다

이 페이지의 절차를 FreeCAD 1.1.3 에서 그대로 돌려 만든 파일이고, 그림은 그 파일을 FreeCAD 1.1.3 GUI 에서 열어 찍은 실제 화면(등각, 흰 배경)입니다. 내려받아 열면 트리·스케치·Params 를 그대로 볼 수 있습니다.

준비

1. FreeCAD 1.1.3 을 켭니다. 리포트 뷰(보기 → 패널 → 리포트 뷰)에 [CAD X-ray] 서버 시작 http://127.0.0.1:9877 가 보이면 됩니다.
2. 터미널(PowerShell)에서 AI 툴을 엽니다. Claude Code 는 claude, 다른 툴은 AI 툴 연결 참고.
3. FreeCAD 에서 파일 → 새로 만들기로 빈 문서를 하나 엽니다. 다른 문서는 닫아 두면 AI 가 되묻지 않습니다.

단계

1. 연습용 스케치 만들기

이렇게 말한다

지금 열린 새 문서에 연습용 PartDesign Body 를 하나 만들고, 그 안에 일부러 문제가 있는 스케치 4개를 XY 평면에 만들어 줘.
1. Sk_Under: 사각형인데 치수 제약 2개가 빠진 것
2. Sk_Conflict: 사각형 한 변에 길이 치수가 두 개(40 과 45)로 서로 다른 것
3. Sk_Open: 사각형인데 한 꼭짓점이 0.5 mm 벌어져 닫히지 않은 것, 그리고 이 스케치로 Pad 10 을 시도한 것
4. Sk_Fixes: 0.02 mm 벌어진 사각형(끝점 3곳만 일치) + 0.3° 기운 선 + 길이 같은 선 2개 + 반지름 같은 원 2개
다 만들면 재계산하고 어떤 객체가 빨간지 알려 줘.

AI 가 하는 일 — FreeCAD 안에서 파이썬을 실행해 Body 와 스케치 4개를 만들고 재계산합니다. 그런 다음 문서 구조를 읽어 문제 객체 목록을 보고합니다.

확인하기 — 모델 트리에서 Sk_Conflict, Sk_Open, Pad(Sk_Open 으로 만든 것)에 빨간 표시가 있는지 봅니다. Sk_Under 는 빨갛지 않지만 스케치를 열면 초록(완전 구속)이 아닙니다.

AI 는 이렇게 답합니다

재계산 결과 문제 객체 3개입니다.

• Sk_Conflict — 솔버 실패(과구속). 충돌 제약 2개.
• Pad — Invalid. 스케치 Sk_Open 의 와이어가 닫히지 않았습니다.
• Sk_Fixes — 재계산은 되지만 열린 끝점 1곳, 자유도 6. Sk_Under 는 오류는 없지만 자유도 2 가 남아 완전 구속이 아닙니다.

2. 무엇이 문제인지 묻기

이렇게 말한다

Sk_Conflict 가 왜 빨간지 진단해 줘. 어느 제약 번호가 문제인지 GUI 제약 패널 번호로 알려 줘.

AI 가 하는 일 — 스케치의 솔버 상태를 읽습니다. 값이 다른 치수 두 개는 «과구속(-4)»으로 나오고 두 제약이 conflicting 목록에 들어갑니다. AI 는 제약 번호를 GUI 제약 패널과 같은 번호로 말해 줍니다.

확인하기 — 스케치를 더블클릭해 열고, 왼쪽 제약 패널에서 AI 가 말한 번호 두 개가 빨갛게 표시된 것과 값(40, 45)을 대조합니다.

AI 는 이렇게 답합니다

Sk_Conflict 는 같은 변(Line1)에 길이 치수가 두 개 있어 과구속입니다. 제약 5번(40 mm)과 제약 6번(45 mm)이 충돌합니다. 둘 중 하나를 지워야 하는데, 설계 치수가 40 인지 45 인지는 제가 알 수 없습니다.

3. 수정 후보 받고 번호로 고르기

이렇게 말한다

고쳐 줘. 후보를 번호 목록으로 보여 주고, 내가 고르기 전엔 적용하지 마.

AI 가 하는 일 — 후보마다 스케치 사본에 적용해 보고 효과(자유도·상태 변화)와 확신도를 붙여 목록을 만듭니다. 원본은 건드리지 않습니다. 충돌 치수 두 개는 «둘 중 하나만» 고르도록 묶여서 나옵니다.

AI 는 이렇게 답합니다

1. 제약 5번(길이 40) 삭제 → 상태 정상, 남는 치수 45 (확신도 중간, 2번과 택일)
2. 제약 6번(길이 45) 삭제 → 상태 정상, 남는 치수 40 (확신도 중간, 1번과 택일) 설계 치수가 40 이면 2번입니다. 번호를 골라 주세요.

이렇게 말한다

2번으로 해 줘. 설계 치수는 40 이야.

확인하기 — AI 가 적용 뒤 «상태 0, 자유도 0» 을 보고하고, 트리에서 Sk_Conflict 의 빨간 표시가 사라졌는지 봅니다.

번호 목록은 «추천»이지 자동 적용이 아닙니다

AI 는 recommended 로 추천 번호를 표시하지만 고르기 전에는 적용하지 않습니다. 「전부 다 해 줘」라고 하면 추천된 것만 한꺼번에 적용합니다. 택일로 묶인 후보 두 개를 같이 고르면 거부됩니다.

4. 열린 끝점 닫기

이렇게 말한다

Pad 가 왜 실패했는지 보고, Sk_Open 을 고칠 후보를 번호로 보여 줘.

AI 가 하는 일 — Pad 의 오류 문자열과 스케치의 열린 끝점(한 군데가 벌어지면 양쪽 끝점 2개로 보고됩니다)을 읽고, «가까운 두 끝점을 일치시키기» 후보를 냅니다. 거리(0.5 mm)를 같이 알려 줍니다.

이렇게 말한다

1번 적용하고, 재계산해서 Pad 가 살아났는지 확인해 줘. 확인되면 iso 스크린샷도 보여 줘.

확인하기 — AI 가 재계산 추적 결과로 «해결됨: Pad, 새로 깨진 것: 없음» 을 보고합니다. 스크린샷에 10 mm 두께 판이 보이면 성공입니다. (Codex·Gemini CLI 에서 이미지가 안 뜨면 FreeCAD 화면을 직접 봅니다.)

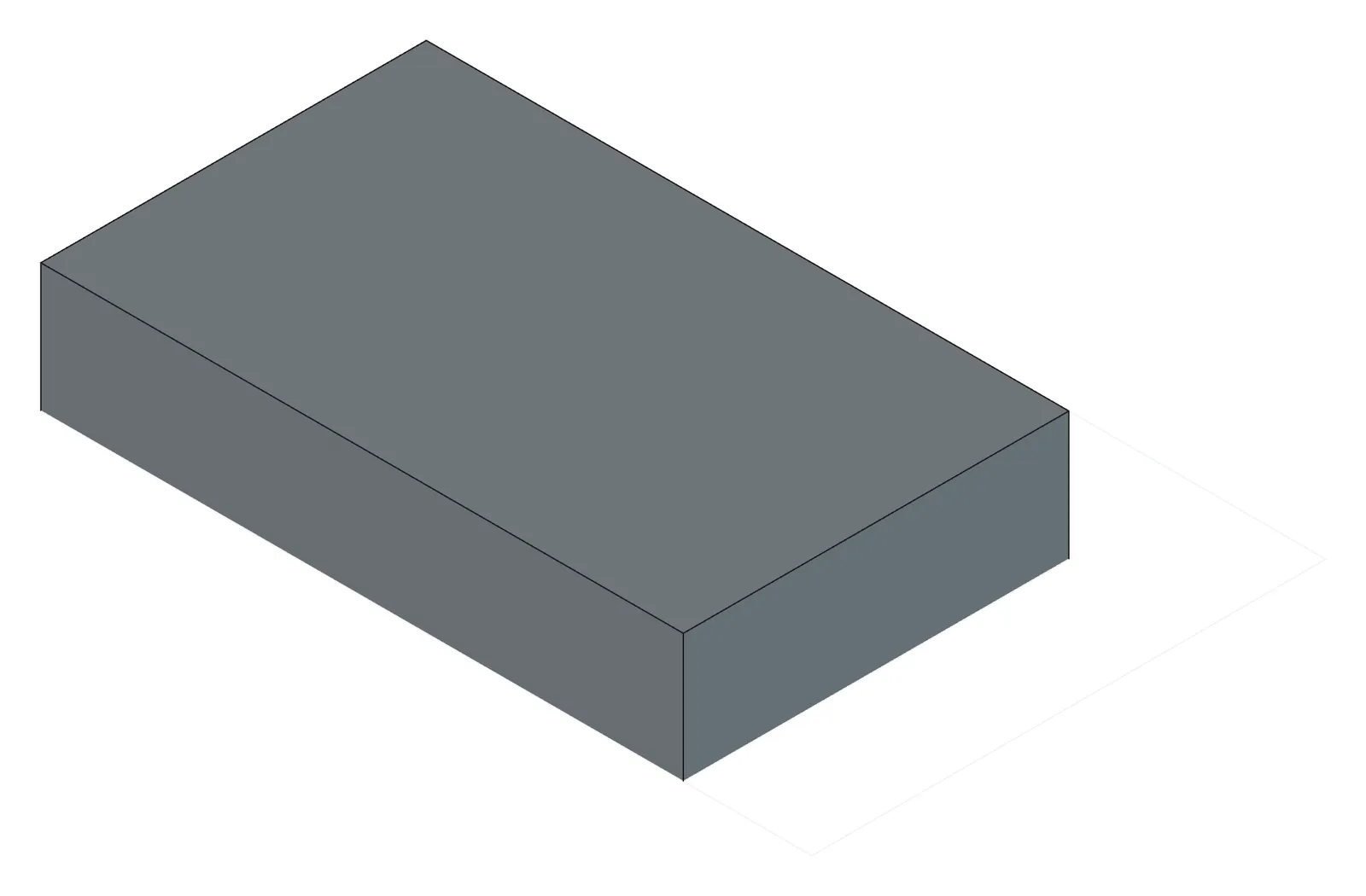

완성 1단계 프롬프트대로 스케치 4개(Sk_Under·Sk_Conflict·Sk_Open·Sk_Fixes)를 만들고 2–6단계 후보를 적용한 뒤의 등각 화면. Pad 50×30×10, 문제 객체 0. 위 연습 파일(스케치 1개)과는 다른 문서

5. 자잘한 문제 한 번에 정리하기

이렇게 말한다

Sk_Fixes 의 수정 후보를 전부 보여 줘. 종류별로 몇 개인지도 세어 줘.

AI 가 하는 일 — 벌어진 끝점 잇기, 빠진 수평·수직 제약, 길이·반지름 같음 제약, 남은 자유도용 치수까지 후보를 만듭니다. 이 연습 스케치에서는 끝점 잇기 1개, 수평·수직 4개 이상, 같음 2개(선·반지름)가 나오는 것이 정상입니다.

«치수 추가» 후보는 현재 값을 굳히는 것입니다

남은 자유도를 없애는 치수 추가 후보는 지금 그려진 길이를 그대로 치수로 박습니다. 그 값이 설계 치수인지는 여러분만 압니다. 이 후보는 확신도가 «낮음»으로 나오며 추천 목록에 들어가지 않습니다. 설계값을 알면 「길이를 30 으로 치수 추가해 줘」처럼 값을 말해 줍니다.

이렇게 말한다

추천된 것만 적용해 줘. 치수 추가는 빼고.

확인하기 — 적용 뒤 열린 끝점 0, 자유도가 줄었는지 AI 보고를 봅니다. 스케치를 열어 기울었던 선이 수평이 되고 벌어진 꼭짓점이 붙었는지 확인합니다.

6. 남은 자유도 마무리

이렇게 말한다

Sk_Under 에 남은 자유도 2 를 없애 줘. 사각형은 가로 60, 세로 40 이야.

AI 가 하는 일 — 빠진 치수 두 개를 여러분이 준 값으로 추가하고 재계산합니다.

확인하기 — 스케치를 열면 초록(완전 구속)이고 상태 표시줄에 «Fully constrained» 가 나옵니다.

결과 확인

스케치	성공 기준
Sk_Under	자유도 0, 완전 구속
Sk_Conflict	솔버 상태 0, 충돌 제약 0, 남은 치수 40
Sk_Open + Pad	열린 끝점 0, Pad 정상(Invalid 아님), 재계산 추적에 «해결됨: Pad»
Sk_Fixes	열린 끝점 0, 자유도 감소, 원본 제약 수가 진단 전후 같음(사본 평가는 원본을 건드리지 않음)

「지금 문서 전체 구조 다시 보여 줘」라고 하면 문제 객체 0 인 것을 마지막으로 확인할 수 있습니다.

잘 안 될 때

• «FreeCAD 에 연결할 수 없습니다(127.0.0.1:9877)» — FreeCAD 가 꺼졌거나 서버가 안 떴습니다. FreeCAD 리포트 뷰를 보고, CAD X-ray 메뉴의 Auto Start 가 꺼져 있으면 켭니다. 설치 문제 해결
• 문서가 여러 개 열려 있으면 AI 가 어느 문서인지 되묻습니다. 문서 이름을 답하거나 다른 문서를 닫습니다.
• «스케치가 그사이 바뀌었습니다» 라며 적용을 거부 — 후보를 받은 뒤 여러분이 GUI 에서 스케치를 손댄 경우입니다. 후보를 다시 받으면 됩니다.
• 자유도가 «null» 이나 이상한 값 — 솔버가 실패한 상태(충돌·잘못된 제약)에서는 자유도를 믿을 수 없습니다. 충돌부터 지운 뒤 다시 진단합니다.
• 적용했더니 다른 게 깨졌다 — AI 는 상태가 나빠지면 스스로 되돌리고 오류로 알립니다. 후보를 하나씩 적용해 보며 원인을 좁힙니다.

더 해보기

• 실습 1 에서 만든 판의 스케치에서 치수 하나를 일부러 지우고, AI 에게 «무엇이 빠졌는지» 묻고 복구해 봅니다.
• 여러분이 예전에 만들다 만 FCStd 파일을 열고 「문제 객체 전부 찾아서 원인만 설명해 줘(고치지는 말고)」로 진단 보고서만 받아 봅니다.
• 스케치가 아닌 형상 오류(예: 두께 0 인 Pocket)를 만들어 보고, AI 가 스케치 후보가 아니라 파이썬 수정으로 대응하는 것을 관찰합니다.

뒤에서 도는 기능

단계	기능
구조·문제 객체	get_document_graph
스케치 진단	get_sketch_diagnostics
후보 목록·적용	suggest_sketch_fixes → apply_sketch_fixes (fingerprint 로 동일 스케치 확인)
재계산 추적·확인	tracked_recompute, get_screenshot
스케치 외 수정	execute_code

진단 순서 원문: CLAUDE.md 「진단 워크플로」
